壳体2018-05-23T10:21:09+00:00

转轮壳体由钢结构、清洁扇面及密封组成

1. 结构

分为嵌入式和模块化单元两种不行类型的壳体。

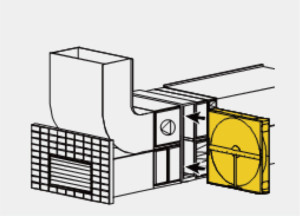

嵌入式壳体(CS,OCS,DS)

嵌入式壳体整体放入空调机组,这使得空调机组的外观得以统
一。嵌入式壳体一般都是非隔热的,并且相对于整个壳体尺寸来
说,轮芯拥有较大的通风面积。这种类型的转轮提供整体式最大
尺寸是Ø2450mm,切片式的转轮最大尺寸是Ø5000mm。

CS型壳体用于直径Ø300-800 mm整体嵌入式壳体

OCS型壳体:用于直径Ø 801-2500 mm切片嵌入式壳体

DS型壳体:用于直径Ø2451-5000 mm切片嵌入式壳体

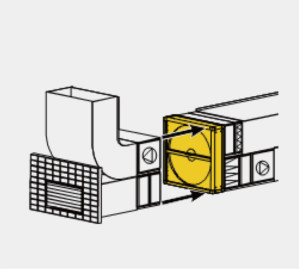

模块化壳体(OCS,D):

整个模块化单元可连接到空调机组的其他部分或者直接连接到通
风管道。壳体可以特殊设计以便与连接面板或角连接器等的连
接。标准壳体可选用矿物棉来隔热,但也可以用其他密度/材质
的隔热棉或者不隔热的状态交付客户。这种模块化单元转轮,奥
斯博格提供整体式的的最大直径为2450mm,切片式的最大直径
到5000mm。也可选配检视窗,管状框架,照明以及冷凝水槽等
附件。

OCS型壳体:用于直径Ø 801 -2500 mm切片模块化单元壳体

D型壳体:用于直径Ø 2451-5000 mm切片模块化单元壳体

2. 壳体尺寸

奥斯博格全系列转轮均可在国内生产。

Airflow / 风量
(m^3/h)
Diameter / 直径
(mm)
Type / 类型
700 400 CS
1000 500 CS
1500 600 CS
2000 700 CS
2500 800 CS
3500 900 CS
4500 1000 CS
5000 1050 CS
5500 1100 CS
6000 1150 OCS
6500 1200 OCS
7000 1250 OCS
7500 1300 OCS
8000 1350 OCS
8500 1400 OCS
9000 1450 OCS
10000 1500 OCS
11000 1600 OCS
12000 1700 OCS
14000 1800 OCS
15000 1900 OCS
17000 2000 OCS
19000 2100 OCS
20000 2200 OCS
22000 2300 OCS
25000 2400 OCS
27000 2500 OCS
30000 2600 DS
34000 2800 DS
38000 3000 DS
43000 3200 DS
48000 3400 DS
54000 3600 DS
60000 3800 DS
70000 4000 DS
77000 4200 DS
84000 4400 DS
90000 4600 DS
100000 4800 DS
110000 5000 DS
120000 5200 DS

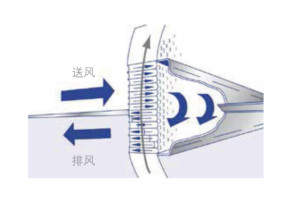

3. 清洁扇面

为了防止排风渗漏到送风侧,奥斯博格标准转轮配有清洗扇面。其功能是,在转轮芯体旋转时新风通过清洁扇面的阻挡,将芯体中遗留的排风转移到排风侧。通过这种方式,避免排出的废气污染新风。

清洁扇面位于送风侧。

奥斯博格OCS壳体的清洁扇面可以根据客户的现场要求进行适当的角度调节。
